一、 設備主要功能

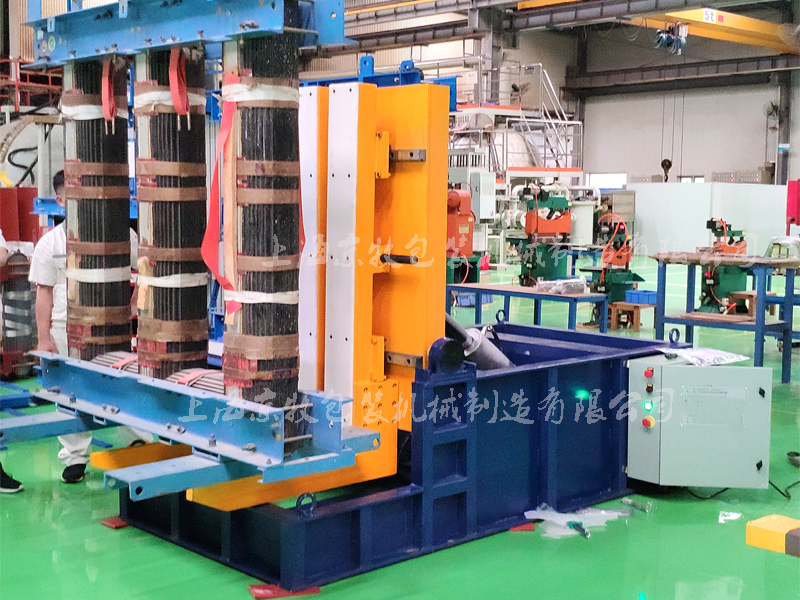

 該設備是大、中型變壓器鐵芯疊裝液壓翻轉≤90°的專用設備。鐵芯高度尺寸可調，鐵芯MO尺寸可調，鐵芯疊裝時按中柱順梁為基準，用正反絲杠調整兩邊柱MO尺寸，每個順梁上都有鐵板櫈支撐鐵芯，以滿足鐵芯夾緊粘帶綁扎的間距，鐵芯全部疊裝、夾緊、綁扎完成之后，操作電動按鈕，起動電機液壓泵站，控制二只翻轉油缸伸縮，實現鐵芯翻轉≤90°。當電動操作失控時，液壓系統增設了一套手動操作控制系統，確保生產正常進行。用吊車把鐵芯吊離鐵芯疊裝液壓翻轉臺。鐵芯翻轉、放平設有電器安全保護裝置（見電器和液壓原理圖），確保鐵芯疊裝翻轉安全生產。

2、產品特性：

●液壓式翻轉系統，不會(huì )出現倒轉現象。

2.2 主要構成

2.2.1 基座：采用型材和鋼板焊接，鋼板厚度采用10-20mm,強度和硬度均達到國家和行 業相關標準  ；

2.2.2   縱梁：三件，中間的固定不動，兩側的手動調整；采用型鋼焊接，為確 保高度一致，焊接后均經過機械加工，保證高度和強度足夠。

2.2.3 調整絲桿：用來調整每一條拉板支撐的中間距離以適應不同的鐵心 Mo。 兩側拉板支撐的距離可以對稱同時調整。

2.2.4  直線導軌：承受整個拉板支撐和鐵心的重量，并且對拉板支撐的運動進 行導向，采用上銀直線導軌。

2.2.5  翻轉梁：采用型鋼和附件，獨立插接式結構，可以根據不同大小的變壓 器分別調整間距。

2.2.6  液壓系統：各主要液壓站、調壓閥、壓力表、調速閥、方向控制閥及各 種管路附件要求結構緊湊，動作靈敏可靠，噪音低，動力強勁。

2.2.7  控制系統：與液壓系統配合控制翻轉臺的翻轉并可靠定位。

●獨立控制柜+無線遙控手柄。

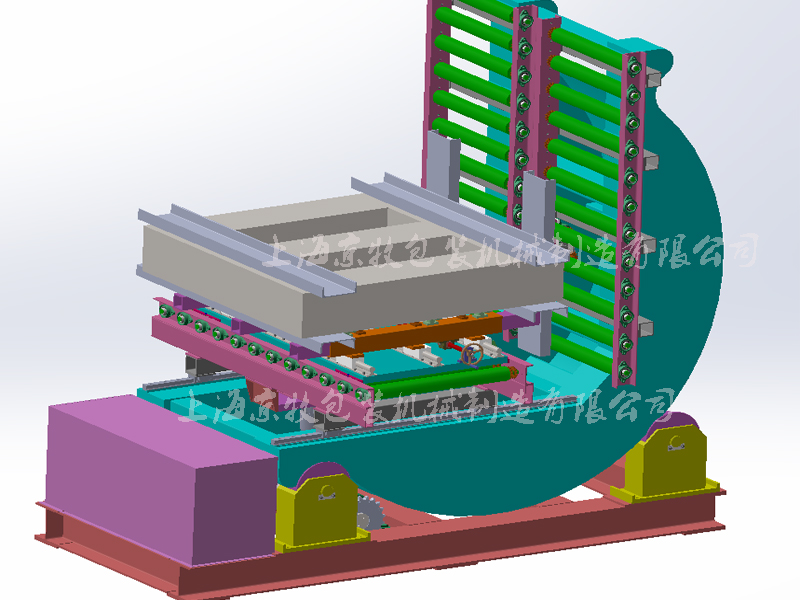

●翻轉機鋼材結構：

機身采用Q235優質全鋼焊接結構，有足夠的強度及剛性。翻轉臺面及機身均采用10-20mm厚優質中板。

鏈條采用國內知名品牌（自強），保證翻轉平穩可靠。

●雄渾堅固的機身設計，經久耐用。

●操作簡單，經久耐用。

●安全、穩定、快捷。

3、技術參數

4、主要電器配置清單：
